（1）壓彈簧圈實物見圖6-11

圖6-11   壓彈簧實物形貌

（2）金相組織與熱處理工藝

65Si2MnWA彈簧圈熱處理后金相組織為回火屈氏體組織，見圖6-12。

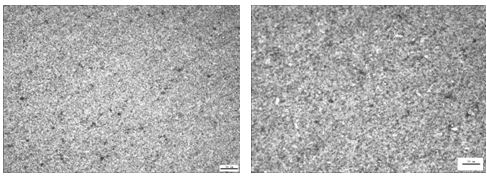

                                                                                               a                                                                                                    b

圖6-12 65Si2MnWA壓彈簧淬火中溫回火金相組織

65Si2MnWA壓彈簧熱處理工藝：。

淬火：氣氛保護爐  850℃  30min 油冷

回火：氣氛保護爐  430℃  60min 水冷。
