螺栓斷口嚴重生銹還能做斷口分析嗎
如果螺栓斷裂后，長期暴露在具有腐蝕性環(huán)境中，勢必造成斷口嚴重生銹。而斷口分析作為失效分析的關鍵步驟，其上記錄了很多重要信息，比如斷口形貌特征（沿晶、解理、韌窩、疲勞等）、源區(qū)缺陷（鍛造折疊、非金屬夾雜物、脫碳等）。那么，斷口表面嚴重生銹，還能否做斷口分析或失效分析呢，答案是肯定的。
要想從生銹斷口上獲取重要信息，必須想辦法有效去除斷口上的氧化腐蝕產物，針對碳鋼和合金鋼螺栓斷口，其表面的銹蝕產物一般為Fe2O3，可采用一定濃度的鹽酸水溶液，借助超聲波清洗儀進行除銹，在除銹過程中要做到恰到好處，不能過腐蝕，導致基體受到腐蝕而徹底破壞原有斷口特征。下圖為42CrMo螺栓生銹斷口處理后的效果，經過處理后的斷口經SEM觀察，可見斷口為沿晶特征，初步判斷為沿晶脆性斷裂，進一步通過金相組織、測氫、硬度試驗、沖擊模擬斷口等方法來判斷，是否為氫脆、回火脆、過熱過燒等導致的沿晶斷裂。
以上試驗結果證明，斷口嚴重生銹的螺栓也能做斷口分析。

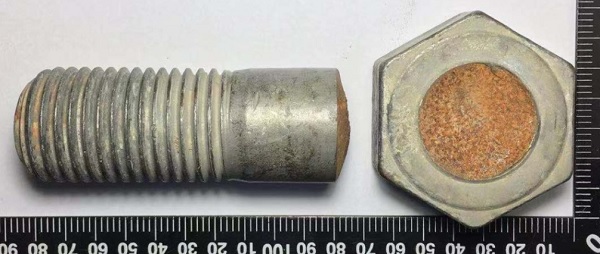

圖1 斷裂螺栓外觀形貌

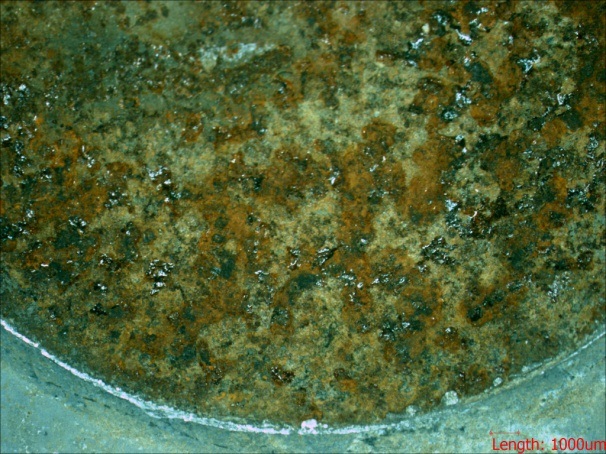

圖2 嚴重生銹的斷口形貌特征

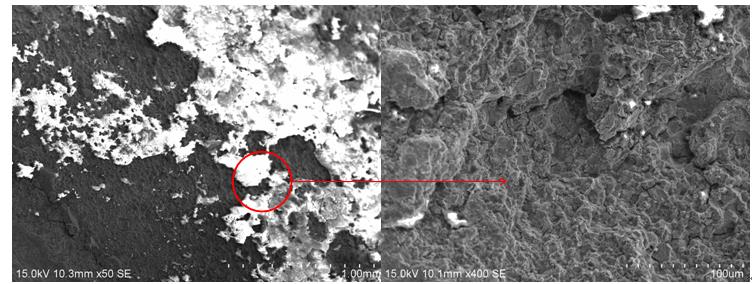

圖3 鹽酸水溶液超聲波清洗后斷口宏、微觀形貌
下一篇：螺栓檢測表面硬度和芯部硬度到底是咋回事
上一篇：“風電緊固件檢測都有啥要求？”
浙公網安備 33042402000106號
