金屬金相缺陷形貌分析介紹
在金相試驗(yàn)室內(nèi)充斥著金屬材料的各種缺陷問(wèn)題，不同類(lèi)型組織之間有著許多典型的缺陷類(lèi)型。下面我們就此進(jìn)行一一盤(pán)點(diǎn)。

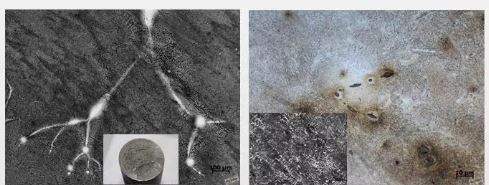

45熱軋鋼低倍裂紋組織
熱軋低倍試驗(yàn)心部存在裂紋，部分魏氏組織

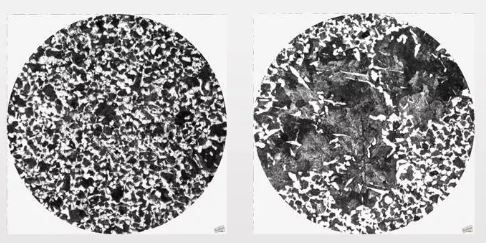

40Cr正火過(guò)熱組織
40Cr鍛造過(guò)熱晶界氧化 （花鍵軸）

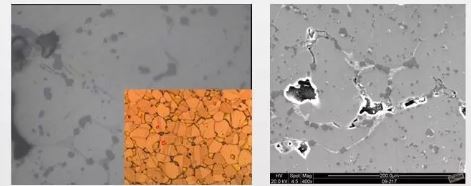

鋁合金晶界付熔過(guò)燒三角晶叉

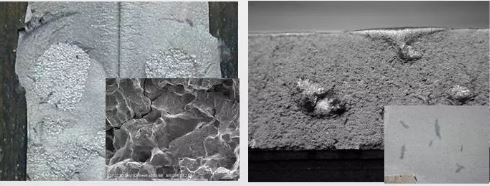

白點(diǎn)斷口

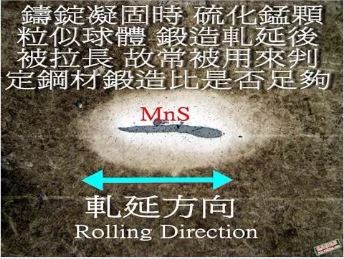

材料MnS
Mns沿鍛造方向延伸

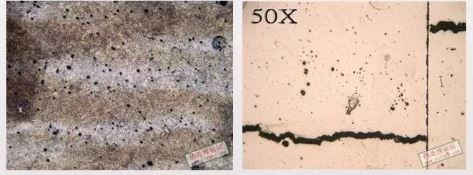

H13模具鋼夾雜物裂紋
非金屬夾雜物引起的鍛造裂紋

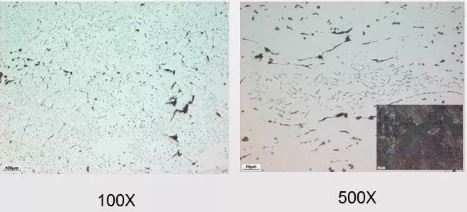

38CrMOAI
鋼錠制成鍛圓，，非金屬夾雜，發(fā)生嚴(yán)重開(kāi)裂。

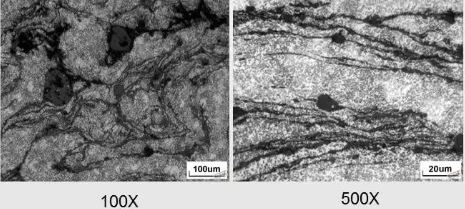

夾雜物型縮孔
夾雜物縮孔形貌

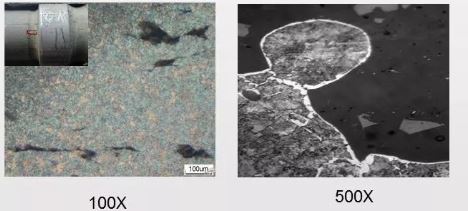

夾渣（硅酸鹽）
夾渣硅鹽酸表面裂紋
浙公網(wǎng)安備 33042402000106號(hào)
