金屬材料冷頂鍛測試知識來了
冷頂鍛試驗屬于壓縮試驗一類，其原理為材料在室溫下沿試樣的軸線方向施力，檢驗金屬承受頂鍛塑性變形的能力，以及判斷產(chǎn)品表面質(zhì)量的方法。
制樣：樣品加工中保留原始側(cè)表面，施力兩端應平行，施加的力應垂直于試樣的中心線。一般試樣長度推薦為截面最大尺寸的1.5倍至2倍。注意取樣過程中，保證樣品沒有毛刺，切口缺陷等加工缺陷。
設備的選擇：相比較同等尺寸拉伸試驗的設備，在設備“噸位”上盡可能大；另一點，冷頂鍛的試樣則需要“小巧”一點。強度越大的材料往往能力充足，冷頂鍛的力量也需要越大。
試驗過程：計算頂鍛試驗要求的高度值：h1=hX
h-頂鍛試驗前試樣高度；
h1-頂鍛試驗后試樣高度；
X鍛壓比。
鍛壓比在產(chǎn)品標準中規(guī)定，或者協(xié)商確認；如無法確定也可以壓至裂紋出現(xiàn)。

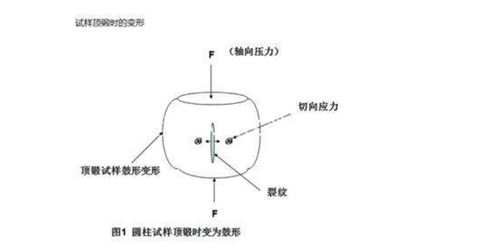

試驗開始后，試驗機應沿樣品中心線均勻施加載荷，直至樣品的高度壓縮至規(guī)定的值。取下樣品觀察表面有無裂紋。
長期檢測經(jīng)驗表明：無缺陷碳鋼冷頂鍛試驗完好率有保證,有缺陷的碳鋼性能保證能力較差;軋制過程中產(chǎn)生的不均勻變形和擠壓褶皺，造成了圓鋼表面缺陷。樣品開裂，是冷頂鍛測試放大了這些缺陷。
浙公網(wǎng)安備 33042402000106號
