高溫合金12角螺栓金相分析
高溫合金緊固件加工難度較大，為了減少加工難度，對(duì)高溫合金緊固件采用固溶后加工的工序。高溫合金緊固件固溶后硬度較低，加工較容易，較多高溫合金緊固件都采用半成品固溶的工藝。半成品固溶后進(jìn)行加工，加工完成后在進(jìn)行時(shí)效處理，固溶處理控制晶粒度組織，時(shí)效處理后檢查機(jī)械性能。
6.3.1 高溫合金A286十二角螺栓
（1）高溫合金A286十二角螺栓，實(shí)物形貌見圖6-39。
圖6-39 A286十二角螺栓實(shí)物形貌
（2） A286螺栓固溶處理晶粒度組織與熱處理工藝

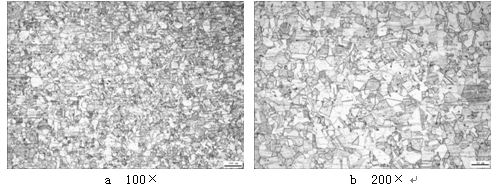

A. A286螺栓固溶處理晶粒度組織為8～9級(jí),見圖6-40。
圖6-40 A286螺栓固溶處理晶粒度組織
B. A286螺栓熱處理工藝: 固溶，真空爐固溶 980℃，2h 油冷
時(shí)效，真空爐時(shí)效 720℃，16h 油冷
下一篇：特種六角頭螺栓熱處理金相分析
上一篇：特種成品螺母熱處理后金相組織分析
浙公網(wǎng)安備 33042402000106號(hào)
