鋼鐵回火金相組織介紹

來(lái)源：國(guó)檢檢測(cè) 查看手機(jī)網(wǎng)址

掃一掃!

掃一掃!

瀏覽：- 發(fā)布日期：2020-06-01 15:13:48【大中小】

鋼鐵材料不同退火熱處理狀態(tài)下的金相組織，其中一種組織采用兩張圖片者，其放大倍數(shù)分別為100倍（a）和500倍（b）。

碳鋼、合金鋼淬火回火

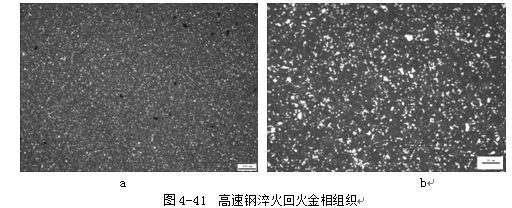

（1）高速鋼淬火＋回火金相組織，見(jiàn)圖4-41。

碳鋼回火試驗(yàn)

說(shuō)明：高速鋼淬火回火狀態(tài) 黑色回火馬氏體基體+白色顆粒狀碳化物

Cr15鋼淬火回火的金相組織，見(jiàn)圖4-42。

圖 4-42 GCr15淬火回火金相組織400×

說(shuō)明：GCr15鋼正常淬火回火狀態(tài) 回火馬氏體、未溶碳化物顆粒及殘余奧氏體。黑色區(qū)是高溫區(qū)形成的隱晶馬氏體；白色區(qū)是低溫區(qū)隱晶馬氏體

40Cr鋼淬火低溫回火的金相組織，見(jiàn)圖4-43。

40Cr鋼淬火低溫回火金相組織 500×

圖4-43 40Cr鋼淬火低溫回火金相組織 500×

說(shuō)明：40Cr鋼淬火低溫回火狀態(tài) 形態(tài)退化的板條馬氏體，晶粒粗大。

40Cr鋼淬火高溫回火的金相組織，見(jiàn)圖4-44。

說(shuō)明：40Cr鋼 850℃淬火油冷后600℃回火保留馬氏體位向的回火索氏體組屬正常調(diào)質(zhì)處理組織

45 鋼淬火高溫回火金相組織，見(jiàn)圖4-45。

鋼調(diào)質(zhì)處理金相組織

說(shuō)明：45 鋼調(diào)質(zhì)處理狀態(tài) 均勻細(xì)小的保持馬氏體位向的回火索氏體。

不銹鋼固溶處理

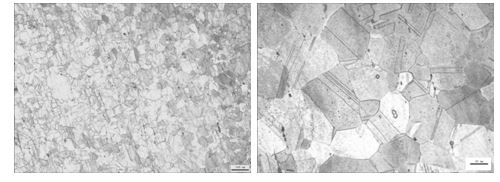

1Cr18Ni9Ti不銹鋼固溶處理金相組織，見(jiàn)圖4-46。

不銹鋼固溶金相組織分析

a b

圖4-46 不銹鋼固溶處理金相組織

說(shuō)明：1Cr18Ni9Ti不銹鋼固溶處理狀態(tài) 奧氏體部分晶粒中有孿晶

微信關(guān)注圖

【本文標(biāo)簽】：不銹鋼回火組織金相檢測(cè) 回火組織金相分析
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
