成品異型螺母熱處理工藝與金相分析
40CrNiMo異形螺母（12角螺母）成品
（1） 40CrNiMo螺母實(shí)物形貌見(jiàn)圖6-6。
圖6-6 螺母實(shí)物形貌
（2）40CrNiMo熱處理螺母金相組織。
40CrNiMo熱處理螺母金相組織為回火索氏體組織，見(jiàn)圖6-7。

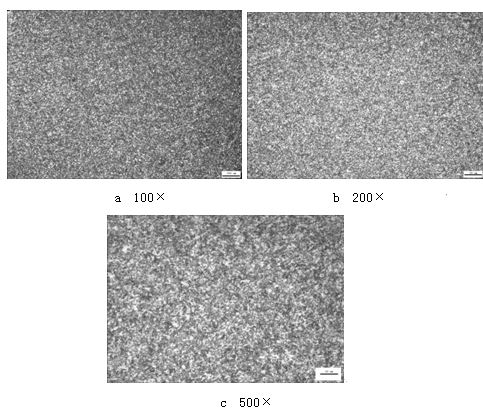

圖6-7 40CrNiMo螺母淬火回火金相組織
40CrNiMo螺母熱處理工藝：
淬火：鹽浴爐850℃ 保溫10min，油冷；
回火：520℃ 保溫40min，水冷
下一篇：特種自鎖螺母與鍍鋅螺栓金相工藝分析
上一篇：特種半成品螺栓金相分析
“推薦閱讀”
- 分享：線材拉拔斷裂缺陷分析
- 分享：S30408不銹鋼法蘭開(kāi)裂原因
- 分享：連桿螺栓斷裂原因
- 分享：增材制造不銹鋼的組織和性能
- 分享：新能源客車電容支架安裝螺栓的斷裂原因分析
- 分享：兩種形狀試樣的室溫旋轉(zhuǎn)彎曲疲勞性能的對(duì)比分析
- 分享：7075-T73鋁合金高鎖螺母斷裂原因
- 分享：1000 MW核電機(jī)組主蒸汽隔離閥基板塊螺栓裂紋分析
- 國(guó)檢檢測(cè) | 通過(guò)Nadcap體系材料測(cè)試實(shí)驗(yàn)室擴(kuò)項(xiàng)及監(jiān)督現(xiàn)場(chǎng)評(píng)審
- 分享：１０.９級(jí)高強(qiáng)螺栓頭部斷裂原因分析
【本文標(biāo)簽】：螺母檢測(cè) 異型螺母金相分析 緊固件檢驗(yàn)檢測(cè)
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
