（1）ML16CrSiNi長(zhǎng)托板螺母、鍍鋅四角托板螺母、兩角小托板螺母，見圖6-19。
（2）ML16CrSiNi長(zhǎng)托板螺母未熱處理金相組織。
ML16CrSiNi長(zhǎng)托板螺母未熱處理組織為退火組織鐵素體＋珠光體，見圖6-20。

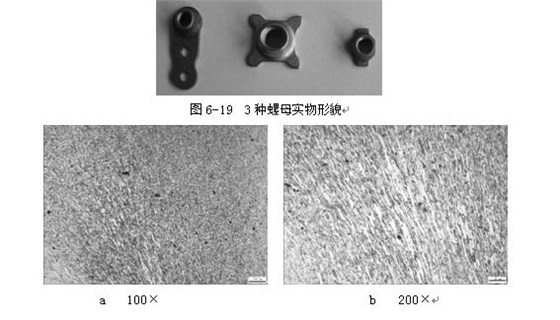

圖6-20 ML16CrSiNi長(zhǎng)托板螺母未熱處理金相組織，可見變形痕跡
（3）ML16CrSiNi鍍鋅四角托板螺母金相組織與熱處理工藝
A. ML16CrSiNi鍍鋅四角托板螺母的金相組織。
ML16CrSiNi鍍鋅四角托板螺母的金相組織為回火索氏體組織，見圖6-21。

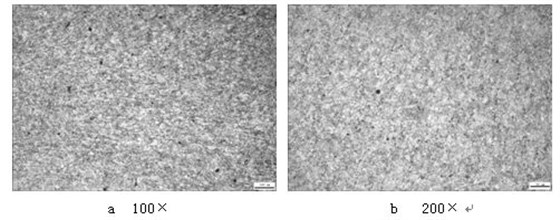

圖6-21 ML16CrSiNi長(zhǎng)托板螺母淬火回火金相組織
B. 長(zhǎng)托板螺母熱處理工藝：
淬火：氣氛爐 925℃ 40min 油冷
回火：氣氛爐 470℃ 90min 水冷
(4) ML16CrSiNi兩角小托板螺母未熱處理的金相組織
ML16CrSiNi兩角小托板螺母未熱處理組織為原始退火組織為鐵素體＋珠光體，見圖6-22。

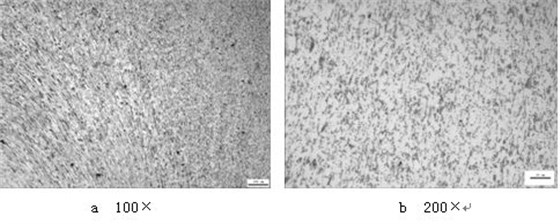

圖6-22 ML16CrSiNi長(zhǎng)托板螺母未熱處理的金相組織，可見變形痕跡
